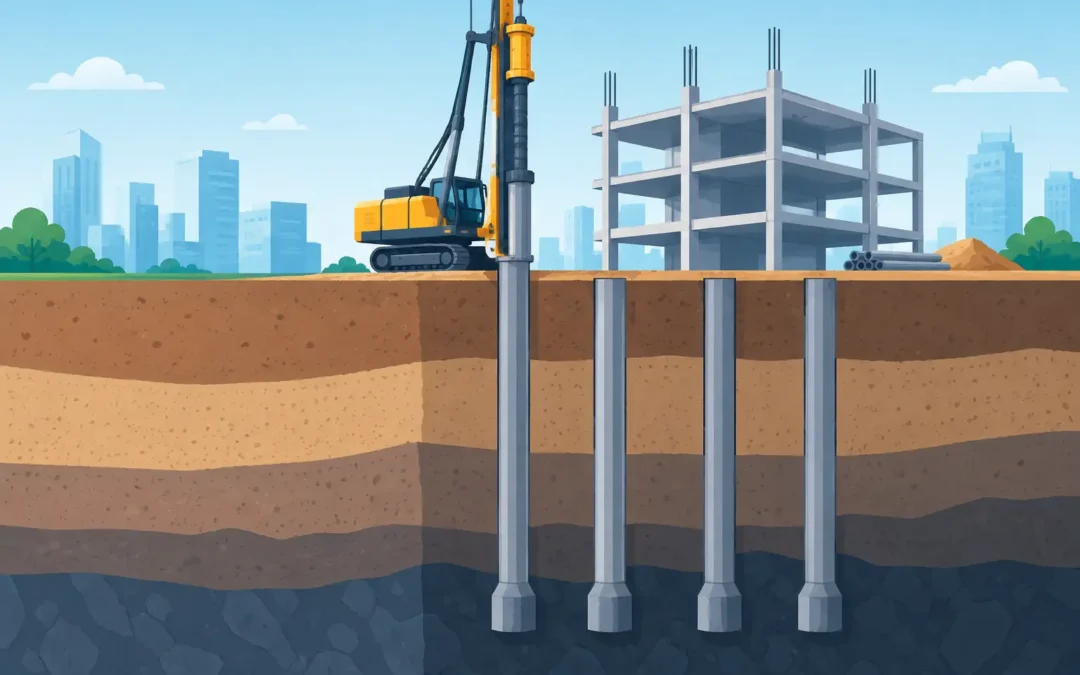

Un edificio proyectado sobre rellenos heterogéneos, arcillas compresibles o estratos superficiales de baja resistencia no se resuelve aumentando el concreto de la zapata. Cuando las cargas no pueden ser transmitidas con seguridad cerca de la superficie, las cimentaciones profundas se convierten en una decisión estructural y geotécnica determinante para la viabilidad de la obra.
Su función es conducir las cargas de la superestructura hacia estratos más competentes, mediante elementos que trabajan por punta, por fricción lateral o por la combinación de ambos mecanismos. Elegirlas correctamente exige conocer el subsuelo, las cargas reales del proyecto, la presencia de agua y el método constructivo disponible. Una solución definida sin esta información puede generar sobrecostos, retrasos, asentamientos excesivos y riesgos durante la ejecución.
¿Cuándo se requieren cimentaciones profundas?
No toda obra necesita pilotes, pilas o caissons. En muchos proyectos, una cimentación superficial bien diseñada es la alternativa más eficiente. Sin embargo, hay condiciones en las que profundizar la transferencia de carga es técnica y económicamente justificable.
La primera ocurre cuando el suelo superficial tiene baja capacidad de carga o presenta alta compresibilidad. Es frecuente encontrar arcillas blandas, limos saturados, rellenos no controlados o depósitos aluviales cuya respuesta no permite limitar los asentamientos dentro de los criterios aceptables para la estructura.
También se consideran cuando las cargas son elevadas o están concentradas, como en edificios de varios niveles, naves industriales con equipos pesados, puentes, tanques, silos, muros de contención y estructuras sometidas a acciones laterales relevantes. En estos casos, aun cuando el suelo superficial soporte una parte de la carga, el control de asentamientos diferenciales puede definir la necesidad de una solución profunda.
La presencia de socavación, expansividad, licuación potencial, nivel freático alto o excavaciones vecinas modifica el análisis. Una cimentación no debe evaluarse únicamente por su resistencia vertical. Debe responder también a desplazamientos, efectos sísmicos, cargas laterales, momentos, interacción suelo-estructura y condiciones de construcción que puedan alterar el terreno.
Estudios que definen una solución segura
El punto de partida es un estudio de mecánica de suelos diseñado para las características de la obra. Los sondeos, muestreos, pruebas de penetración, registros estratigráficos y ensayos de laboratorio permiten determinar la variabilidad del subsuelo y establecer parámetros de diseño con trazabilidad técnica.
La profundidad de investigación no se define de manera arbitraria. Debe alcanzar los estratos que influirán en el comportamiento de la cimentación y detectar materiales competentes, capas compresibles, roca, agua subterránea o condiciones geológicas que puedan cambiar la solución. Una campaña insuficiente puede ocultar una lente blanda o una transición de estratos crítica bajo la zona de influencia de las cargas.
Con esta información se estiman capacidad de carga por punta y fricción, asentamientos totales y diferenciales, longitud probable de los elementos, efectos de grupo y respuesta ante cargas laterales. Para cimentaciones profundas, la calidad del dato geotécnico es tan relevante como el cálculo estructural del pilote o de la pila.
El proyecto debe integrar además la configuración de columnas, muros, claros, sótanos, cargas de servicio y cargas últimas. La coordinación entre geotecnia, estructuras, topografía y construcción evita que una recomendación técnicamente correcta se vuelva difícil de ejecutar en el sitio real.
El agua subterránea cambia la ejecución
El nivel freático puede condicionar el sistema constructivo, la estabilidad de perforaciones y la calidad del concreto colocado. En perforaciones profundas, la entrada de agua o el colapso de las paredes puede requerir ademe temporal, lodos estabilizadores, entubación o procedimientos específicos de colado.
Ignorar estas condiciones no solo afecta la productividad. Puede provocar segregación, contaminación del concreto, reducción de sección efectiva o inclusiones de material suelto en la base, con consecuencias directas sobre la capacidad y el desempeño del elemento.
Tipos de cimentaciones profundas y sus aplicaciones
Los pilotes hincados se introducen por impacto, vibración o presión, según el tipo de elemento y las restricciones del proyecto. Pueden ser de concreto prefabricado, acero o materiales compuestos. Ofrecen ventajas de control industrial en elementos prefabricados y permiten verificar parámetros de instalación, pero generan vibraciones y ruido que deben valorarse cerca de edificaciones existentes o instalaciones sensibles.
Los pilotes colados en sitio se ejecutan mediante perforación y colocación de acero de refuerzo y concreto. Son útiles cuando se requieren diámetros, profundidades o geometrías particulares, y cuando el entorno hace inconveniente el hincado. Su desempeño depende de una supervisión estricta de la perforación, limpieza de fondo, estabilidad de paredes, continuidad del colado y control de materiales.
Las pilas perforadas o drilled shafts suelen emplearse para cargas mayores y pueden trabajar con diámetros superiores. Son comunes en estructuras industriales, puentes y edificios donde se requiere alta capacidad por elemento. Su diseño debe considerar con especial cuidado la integridad del fuste, la condición de la base y la interacción con estratos rocosos o suelos resistentes.
Los micropilotes son elementos de menor diámetro, perforados e inyectados, adecuados para recalces, espacios con acceso restringido, intervenciones junto a estructuras existentes o proyectos donde se busca reducir vibración. No sustituyen automáticamente a un pilote convencional: su selección depende de las cargas, el patrón de trabajo, el terreno y el costo integral de ejecución.
En todos los casos, la pregunta correcta no es cuál sistema es mejor en abstracto. Es cuál responde con mayor seguridad, control y eficiencia a las condiciones específicas del proyecto.
Diseño: resistencia, asentamientos y comportamiento de grupo
Una cimentación profunda no se valida solo porque cada elemento alcance una capacidad teórica suficiente. Cuando varios pilotes trabajan bajo un cabezal, el suelo que los rodea y la proximidad entre elementos generan un comportamiento de grupo. Esto puede modificar la distribución de cargas y aumentar los asentamientos respecto a los estimados para un pilote aislado.
El diseño debe revisar estados límite de falla y de servicio. La resistencia geotécnica y estructural debe ser compatible con las cargas de diseño, mientras que los desplazamientos y rotaciones deben mantenerse dentro de límites que no afecten muros, instalaciones, acabados, maquinaria o estructuras vecinas.
También deben evaluarse las acciones laterales. Viento, sismo, empujes de tierra, operación de puentes grúa y desplazamientos inducidos por excavaciones pueden introducir cortantes y momentos significativos. Un elemento con capacidad vertical adecuada puede resultar insuficiente si no fue revisado para estas demandas.
Control de calidad durante la ejecución
La confiabilidad final se construye en campo. La bitácora de perforación o hincado debe registrar profundidades, estratos encontrados, nivel de agua, diámetro, consumo de concreto, acero colocado, tiempos de ejecución e incidencias. Estos datos permiten confirmar si las condiciones reales corresponden con las previstas en el diseño.
El control de calidad del concreto, incluyendo muestreo y ensayos de resistencia, es indispensable. En elementos colados en sitio, también debe vigilarse la trabajabilidad y la continuidad del suministro para evitar juntas frías o interrupciones que comprometan la integridad del fuste.
Cuando el nivel de riesgo o la relevancia de la estructura lo requiere, pueden aplicarse pruebas de carga estática, pruebas dinámicas o métodos de evaluación de integridad. La selección del método depende del tipo de cimentación, el programa de obra, el nivel de incertidumbre y los criterios del proyecto. Estas verificaciones no reemplazan un estudio geotécnico bien ejecutado, pero aportan evidencia directa sobre el comportamiento de los elementos construidos.
La supervisión debe mantener una comunicación clara entre proyectista, contratista, laboratorio y responsable de obra. Si durante la perforación aparecen estratos distintos, cavernas, obstrucciones, pérdidas de lodo o consumos anómalos de concreto, la respuesta debe ser técnica y documentada, no improvisada.
Decisiones que protegen plazo y presupuesto
Una cimentación profunda suele representar una partida crítica por su especialidad, equipo y dependencia del subsuelo. El ahorro aparente de reducir sondeos, omitir pruebas o seleccionar un sistema sin evaluación comparativa suele trasladar el riesgo a la etapa más costosa de corregir: la construcción.
La planeación debe considerar accesos para maquinaria, altura libre, maniobras, retiro de material producto de perforación, manejo de agua, restricciones urbanas, cercanía con colindancias y secuencia con excavaciones. En proyectos industriales o desarrollos con programas exigentes, estos factores pueden definir el método más conveniente incluso antes de comparar precios unitarios.
Enfoke integra la investigación geotécnica, los ensayos de control y la asesoría técnica para respaldar decisiones fundamentadas desde la planeación hasta la ejecución. El objetivo es convertir las condiciones reales del terreno en criterios verificables de diseño, calidad y seguridad.
Antes de comprometer una solución de cimentación, conviene solicitar una evaluación que relacione el subsuelo, las cargas, el sistema estructural y las condiciones de construcción. Esa coordinación temprana permite construir sobre evidencia, no sobre supuestos.
